Dolne przyłącze grzejnika wygląda czysto, porządkuje instalację i zwykle dobrze sprawdza się przy remoncie łazienki albo salonu. Przy podłączeniu grzejnika od dołu kluczowe są jednak trzy rzeczy: zgodny z modelem rozstaw króćców, właściwa armatura i poprawne ustawienie zasilania oraz powrotu. W tym artykule pokazuję, jak to zrobić bez typowych błędów, na co zwrócić uwagę przed zakupem i kiedy lepiej nie ryzykować samodzielnego montażu.
Najważniejsze zasady, zanim zaczniesz montaż
- Dolne przyłącze najczęściej występuje jako wariant środkowy z rozstawem 50 mm albo jako wersja prawa/lewa w grzejnikach kompaktowych.
- Nie każdy grzejnik można podłączyć dowolnie od dołu, bo część modeli ma ściśle określony kierunek przepływu.
- W niektórych grzejnikach płytowych odwrócenie zasilania i powrotu potrafi obniżyć moc nawet o ponad 30%.
- Minimalna wysokość montażu to zwykle około 10 cm od podłogi, a od parapetu trzeba zostawić tyle miejsca, by nie blokować cyrkulacji.
- W remoncie najwięcej problemów robi nie sam grzejnik, tylko źle dobrany zawór, rozstaw i strona podłączenia.
- Jeśli trzeba ingerować w pion CO albo rozcinać istniejącą instalację, bezpieczniej zlecić to instalatorowi.
Co oznacza dolne podłączenie i kiedy ma sens

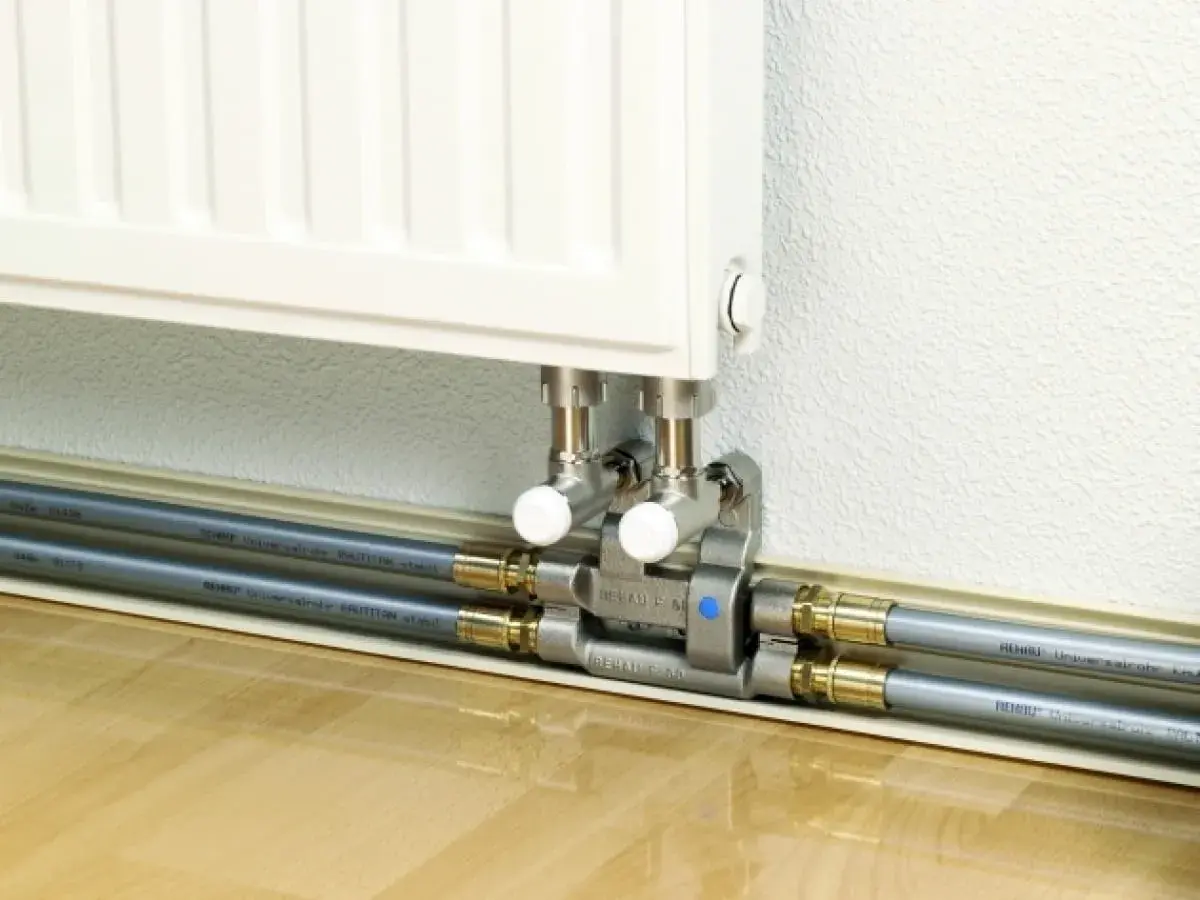

Dolne podłączenie to taki sposób wpięcia grzejnika, w którym rury zasilająca i powrotna dochodzą od spodu, a nie z boku. W praktyce daje to lepszy efekt wizualny, bo mniej instalacji widać na ścianie, i łatwiej dopasować grzejnik do nowoczesnej zabudowy albo do remontu, w którym przewody prowadzi się w podłodze lub nisko przy ścianie. Ja traktuję to rozwiązanie jako sensowny wybór wszędzie tam, gdzie liczy się porządek instalacyjny, ale nie chce się rezygnować z wygodnej regulacji temperatury.
Warto od razu rozróżnić dwa najczęstsze warianty. Dolne podłączenie środkowe ma zwykle rozstaw 50 mm, czyli 50 mm między osiami króćców. To częsty standard w grzejnikach łazienkowych typu drabinkowego. Z kolei w grzejnikach płytowych spotyka się wersje prawe i lewe, gdzie przyłącze jest z jednej strony od dołu, a kierunek trzeba dobrać do konkretnej instalacji.
| Wariant | Gdzie spotykany najczęściej | Najważniejsza cecha | Na co uważać |
|---|---|---|---|
| Środkowe dolne 50 mm | Grzejniki łazienkowe i część modeli dekoracyjnych | Dwa króćce są blisko siebie na środku dołu | Rozstaw musi zgadzać się z szablonem producenta |
| Prawe dolne | Grzejniki płytowe kompaktowe | Przyłącze jest po prawej stronie od dołu | Stronę trzeba dopasować do wyjścia rur |
| Lewe dolne | Grzejniki płytowe kompaktowe | Przyłącze jest po lewej stronie od dołu | Nie każdy model da się po prostu obrócić |
To ważne, bo dolne przyłącze nie jest jedną uniwersalną kategorią. Inaczej zachowuje się drabinka, inaczej grzejnik panelowy z wkładką zaworową, czyli wewnętrznym elementem sterującym przepływem. Jeśli model jest zaprojektowany do pracy od dołu, zyskujesz porządek i estetykę. Jeśli nie, można stracić na wydajności i później szukać winy w instalacji, choć problem leży w doborze sprzętu. Skoro sam układ już jest jasny, przechodzę do tego, co trzeba sprawdzić przed zakupem i montażem.
Jak dobrać właściwy model, stronę i armaturę
Ja zawsze zaczynam od instrukcji i rysunku technicznego, a nie od samego wyglądu grzejnika. Trzeba sprawdzić trzy rzeczy: czy model w ogóle przewiduje dolne przyłącze, jaki jest rozstaw króćców i czy potrzebna jest wersja prawa, lewa czy środkowa. Prawa i lewa strona liczy się zwykle od frontu grzejnika, więc dobrze od razu trzymać się jednej interpretacji, zamiast dopasowywać ją „na oko” po zamontowaniu uchwytów.
Druga sprawa to armatura. Przy dolnym podłączeniu zwykle potrzebny jest zestaw zaworowy, czyli komplet elementów regulujących i odcinających przepływ. W praktyce oznacza to zawór termostatyczny, który steruje temperaturą, oraz zawór powrotny lub odcinający. Jeśli elementy nie są dopasowane do gwintu i kierunku przepływu, nawet dobry grzejnik będzie działał gorzej, niż powinien.
| Co sprawdzam przed montażem | Dlaczego to ma znaczenie | Bezpieczna zasada |
|---|---|---|
| Rozstaw przyłączy | Decyduje, czy rury da się podłączyć bez przeróbek | Trzymam się szablonu producenta, a przy dolnym środkowym najczęściej 50 mm |
| Strona podłączenia | Nie każdy model jest odwracalny | Wybieram prawą lub lewą stronę zgodnie z trasą rur |
| Rodzaj zaworów | Od tego zależy regulacja i możliwość odcięcia grzejnika | Dobieram komplet do konkretnego modelu i średnicy przyłącza |
| Moc grzejnika | Dolne przyłącze nie naprawi niedowymiarowania | Sprawdzam moc pod realne zapotrzebowanie pomieszczenia |
| Położenie rur | Ułatwia ukrycie instalacji i ogranicza liczbę kolanek | Najlepiej, gdy rury wychodzą z podłogi albo z przygotowanego wnękowego podejścia |
W remontach największy błąd widzę wtedy, gdy ktoś kupuje grzejnik po szerokości i wysokości, a dopiero później odkrywa, że króćce nie pasują do instalacji. Taki detal potrafi zatrzymać cały etap wykończenia na kilka dni. Jeśli model i armatura są już dobrane, można przejść do samego montażu, gdzie najważniejsza jest kolejność działań.
Jak wygląda montaż krok po kroku
Najpierw zamykam obieg i upewniam się, że odcinek instalacji jest bezpieczny do pracy. Potem wyznaczam wysokość i oś grzejnika. W praktyce trzymam się zasady: około 10 cm od podłogi i tyle przestrzeni nad grzejnikiem, by nie blokować ruchu ciepłego powietrza. Przy parapecie wolę zostawić 5-10 cm, a gdy parapet jest szeroki albo mocno wystaje, daję jeszcze więcej.
- Sprawdzam instrukcję producenta i szablon montażowy.
- Zaznaczam punkty mocowania uchwytów oraz miejsce przyłączy.
- Mocuję uchwyty i ustawiam grzejnik w poziomie.
- Wkręcam właściwe elementy armatury, czyli zawór zasilający i powrotny.
- Łączę grzejnik z instalacją, pilnując kierunku przepływu.
- Napełniam układ powoli, odpowietrzam grzejnik i sprawdzam szczelność połączeń.
Tu bardzo pomaga cierpliwość. Zbyt szybkie napełnianie instalacji albo zignorowanie odpowietrzenia często kończy się tym, że grzejnik grzeje nierówno, jest głośny albo w ogóle nie pokazuje pełnej mocy. Po uruchomieniu warto też jeszcze raz skontrolować poziom i dokręcenie połączeń. Ten etap wygląda banalnie, ale właśnie tutaj pojawia się większość kosztownych pomyłek.
Błędy, które najczęściej obniżają moc grzejnika
Najgorsze błędy przy dolnym przyłączu nie są widowiskowe. Nie zawsze od razu widać zalanie czy awarię. Częściej problem zaczyna się od tego, że grzejnik grzeje słabiej, wolniej reaguje albo robi się nierównomiernie ciepły. W grzejnikach płytowych szczególnie ważne jest, żeby nie pomylić zasilania z powrotem, bo przy części modeli odwrócenie kierunku przepływu może obniżyć moc o ponad 30%.
| Błąd | Skutek | Jak tego unikam |
|---|---|---|
| Pomylenie zasilania i powrotu | Spadek mocy, gorsza regulacja, nierówne nagrzewanie | Podłączam zgodnie z oznaczeniami producenta, a nie „na logikę” |
| Zły rozstaw króćców | Przeróbki rur, dodatkowe kolana, gorsza estetyka | Sprawdzam wymiar przed zakupem, nie po wierceniu |
| Źle dobrana strona podłączenia | Instalacja wygląda chaotycznie i wymaga zbędnych obejść | Patrzę na przebieg rur już na etapie planu remontu |
| Za mały odstęp od podłogi lub parapetu | Gorsza cyrkulacja i słabsze oddawanie ciepła | Zostawiam minimum 10 cm od podłogi i sensowny luz nad grzejnikiem |
| Brak odpowietrzenia po uruchomieniu | Szumy, zimne fragmenty grzejnika, spadek komfortu | Odpowietrzam od razu po napełnieniu i sprawdzam ponownie po rozgrzaniu |
Do tego dochodzi jeszcze jeden, często lekceważony temat: zasłonięta głowica termostatyczna. Jeśli jest schowana za zasłoną albo przyklejona do zbyt ciepłej zabudowy, odczyt temperatury staje się fałszywy i regulacja zaczyna „pływać”. W praktyce oznacza to po prostu większe zużycie energii i mniej stabilny komfort. Skoro wiadomo już, co potrafi zepsuć efekt, zostaje pytanie, kiedy całe zadanie lepiej oddać instalatorowi.
Kiedy lepiej zlecić pracę instalatorowi
Sam montaż ma sens wtedy, gdy wymieniasz grzejnik w już przygotowanym miejscu, a zawory i podejścia są zgodne z nowym modelem. Jeśli jednak trzeba ciąć rurę, zmieniać przebieg instalacji, ingerować w pion CO albo pracować w mieszkaniu wielorodzinnym z instalacją wspólną, samodzielna decyzja bywa zbyt ryzykowna. W takich sytuacjach nie chodzi o teorię, tylko o odpowiedzialność za szczelność, ciśnienie i ewentualne zalanie.
- Oddaj pracę fachowcowi, jeśli trzeba zamknąć i ponownie uruchomić większy fragment instalacji.
- Skorzystaj z instalatora, gdy grzejnik ma działać w układzie, którego nie da się łatwo odpowietrzyć z poziomu jednego pomieszczenia.
- Zleć montaż, jeśli nie masz pewności co do kierunku przepływu w konkretnym modelu.
- Nie ryzykuj samodzielnej przeróbki, gdy ściana jest już wykończona, a każde niedokładne wiercenie oznacza dodatkowe koszty.
W remontach mieszkaniówka często jest bardziej wymagająca niż dom jednorodzinny, bo dochodzą piony, sąsiedzi i ograniczenia administracyjne. Czasem jedna źle wykonana przeróbka oznacza nie tylko poprawki, ale też konieczność ponownego opróżnienia instalacji. Dlatego ja zwykle traktuję prosty montaż jako zadanie do zrobienia samodzielnie tylko wtedy, gdy układ jest czytelny i w pełni przygotowany.
Co musi się zgadzać przed zasłonięciem przyłączy
Zanim zamknę zabudowę, zawsze robię krótki przegląd. To moment, w którym najłatwiej wyłapać drobiazgi, które później stają się kosztownym problemem. Najpierw sprawdzam szczelność wszystkich połączeń, potem poziom grzejnika i swobodę działania zaworów. Na końcu upewniam się, że głowica termostatyczna ma dostęp do powietrza, a rury nie napinają się po rozgrzaniu.
- Grzejnik stoi równo i nie „ciągnie” instalacji na bok.
- Połączenia są suche po próbie napełnienia i pierwszym grzaniu.
- Zawór termostatyczny i powrotny działają lekko, bez szarpania.
- Przyłącza są opisane tak, by po latach było wiadomo, gdzie jest zasilanie, a gdzie powrót.
- Nie ma przeszkód dla cyrkulacji powietrza pod grzejnikiem i nad nim.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: dolne przyłącze działa dobrze wtedy, gdy grzejnik, armatura i instalacja są ze sobą dopasowane, a nie dobrane osobno. W remoncie to zwykle najlepsza droga do estetycznego i bezproblemowego efektu, ale tylko pod warunkiem, że nie pomija się detali technicznych, bo to one decydują o tym, czy grzejnik rzeczywiście grzeje tak, jak powinien.
