Awaryjne zasilanie domu wymaga trzech rzeczy naraz: bezpiecznego przełączania źródła energii, sensownego doboru mocy i poprawnego montażu. W tym tekście pokazuję, jak czytać schemat podłączenia agregatu do sieci domowej, kiedy wystarczy przełącznik ręczny, a kiedy lepszy będzie SZR, oraz na co uważać przy uziemieniu, przewodzie neutralnym i uruchamianiu całego układu.
Najważniejsze zasady przed montażem zasilania awaryjnego
- Agregatu nie podłącza się do domu przez zwykłe gniazdko ani prowizoryczny przedłużacz.
- Bezpieczny układ opiera się na przełączniku sieć-agregat albo na zasilaniu wybranych obwodów.
- Przełącznik montuje się za licznikiem, tak aby źródła nie mogły pracować równocześnie.
- Moc agregatu trzeba dobrać z zapasem, bo silniki i pompy mają duży prąd rozruchowy.
- Agregat pracuje na zewnątrz lub w bardzo dobrze wentylowanym miejscu, nigdy w garażu czy piwnicy.
- Montaż i uruchomienie powinien wykonać elektryk z odpowiednimi uprawnieniami.
Dlaczego podłączenie „na skróty” jest złym pomysłem
Największe ryzyko przy zasilaniu awaryjnym nie wynika z samego agregatu, tylko z błędnego sposobu wpięcia go w instalację. Jeśli źródła nie są od siebie poprawnie odseparowane, energia z generatora może popłynąć tam, gdzie nie powinna, do instalacji, która akurat jest serwisowana, do uszkodzonej rozdzielnicy albo do obwodów, których w danej chwili nie kontrolujesz. Dlatego schemat podłączenia agregatu do sieci domowej musi zakładać pewne rozłączenie sieci publicznej i źródła rezerwowego, a nie przełączanie „na wyczucie”.Najgorszym błędem jest podanie napięcia przez zwykłe gniazdko ścienne albo zasilanie domu bez przełącznika. Taki układ może uszkodzić elektronikę, wybić zabezpieczenia i stworzyć zagrożenie porażeniem. Tu nie ma miejsca na improwizację. Jeśli ktoś mówi, że „na chwilę też zadziała”, to właśnie jest ten moment, w którym trzeba wrócić do poprawnego układu technicznego. Z tego powodu dalej pokazuję tylko rozwiązania, które rzeczywiście mają sens w domu jednorodzinnym.
Jak wygląda układ połączeń w praktyce

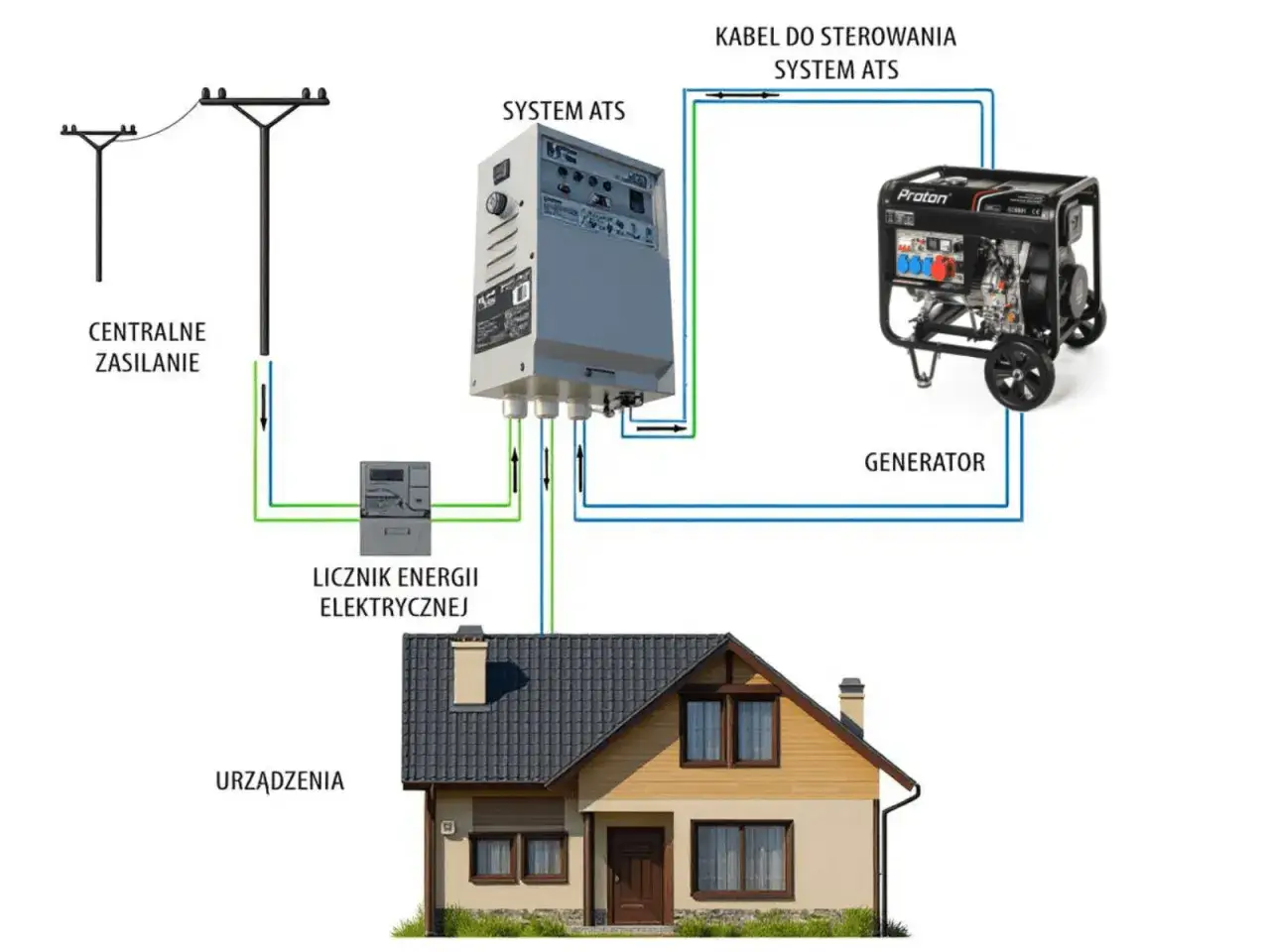

Najprostszy bezpieczny układ jest zaskakująco logiczny: zasilanie z sieci i zasilanie z agregatu trafiają do jednego przełącznika, a z niego wychodzi już jedna linia do rozdzielnicy domu. W pozycji „0” obwód jest otwarty, więc żadne źródło nie zasila budynku. W pozycji „I” pracuje sieć energetyczna, a w pozycji „II” dom przejmuje agregat. Właśnie dlatego przełącznik trójpozycyjny I-0-II jest tak ważny, bo to on robi za bezpieczny punkt rozdziału.
W schemacie technicznym zwykle wygląda to tak: sieć -> zabezpieczenie -> przełącznik -> rozdzielnica oraz równolegle agregat -> dedykowane gniazdo przyłączeniowe -> przewód zasilający -> ten sam przełącznik. W dobrze zrobionej instalacji całość jest montowana za licznikiem, dzięki czemu prąd z agregatu nie wraca do sieci, a licznik nie zlicza energii wytworzonej lokalnie. To drobny szczegół na papierze, ale w praktyce właśnie on odróżnia instalację poprawną od niebezpiecznej.
Warto też zwrócić uwagę na neutralny przewód i układ ochronny. Nie każdy agregat zachowuje się identycznie od strony N i PE, a to ma znaczenie dla pracy różnicówki i dla tego, czy trzeba rozłączać samą fazę, czy również neutralny. Tu nie zgaduje się na oko, bo dobór robi elektryk na podstawie konkretnego agregatu, rodzaju instalacji i sposobu uziemienia. W układach trójfazowych dochodzi jeszcze kwestia liczby torów, które trzeba odłączyć, dlatego przejście do wyboru rozwiązania ma sens dopiero wtedy, gdy wiadomo, co dokładnie ma zasilać dom.
Ręczny przełącznik, automatyczny szr czy zasilanie wybranych obwodów
W domu jednorodzinnym zwykle wybiera się jedno z trzech podejść. Każde działa dobrze, ale w innym scenariuszu i z innym budżetem. Ja najczęściej patrzę na nie przez pryzmat wygody, kosztu i tego, ile instalacji naprawdę ma być podtrzymane podczas awarii.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia | Orientacyjny koszt |
|---|---|---|---|---|
| Ręczny przełącznik sieć-agregat | Gdy chcesz zasilać część domu lub całą instalację bez automatyki | Prosty, tani, mało awaryjny | Trzeba ręcznie przełączyć źródło i pilnować kolejności | Około 70-600 zł za osprzęt, montaż zwykle dodatkowo |
| Automatyczny SZR/ATS | Gdy zależy ci na komforcie i szybkim powrocie zasilania | Sam wykrywa zanik sieci i przełącza zasilanie | Droższy, bardziej złożony, wymaga lepszego projektu | Od ok. 690 zł za prostsze moduły, rozwiązania markowe i montaż wyraźnie więcej |
| Wybrane obwody awaryjne | Gdy chcesz podtrzymać tylko lodówkę, kotłownię, oświetlenie i internet | Najlepiej kontrolujesz obciążenie i zużycie paliwa | Nie zasili całego domu, trzeba dobrze opisać obwody | Zależnie od liczby obwodów i osprzętu |
W praktyce ręczny przełącznik wygrywa tam, gdzie awarie są sporadyczne i nie trzeba automatyki. SZR ma sens wtedy, gdy zanik prądu naprawdę boli, na przykład przy systemach grzewczych, hydroforze albo pracy zdalnej. Z kolei zasilanie wybranych obwodów bywa najlepszym kompromisem, bo pozwala kupić mniejszy agregat i nie przepalać budżetu na moc, której i tak nie użyjesz. Następny krok jest już bardziej liczbowy, bo bez właściwej mocy nawet poprawny układ nie będzie działał tak, jak oczekujesz.
Jak dobrać moc agregatu do domu bez przewymiarowania
Dobór mocy to miejsce, w którym najłatwiej popełnić kosztowny błąd. Zbyt mały agregat będzie się dławił, wyłączał zabezpieczenia albo nie uruchomi sprężarki i pompy. Zbyt duży będzie drogi, mniej ekonomiczny i zwykle niepotrzebny. Najrozsądniej zacząć od listy odbiorników, które mają działać jednocześnie, a potem dodać zapas na rozruch silników.
W domu liczą się przede wszystkim odbiorniki o dużym prądzie startowym: lodówka, pompa obiegowa, hydrofor, piec z dmuchawą, brama garażowa, klimatyzacja czy pompa głębinowa. Te urządzenia potrafią przez chwilę pobierać kilka razy więcej niż wynosi ich moc robocza. Dlatego w praktyce nie wystarcza sama suma tabliczek znamionowych. Trzeba jeszcze uwzględnić rozruch i dać zapas rzędu 20-25 procent.
| Co chcesz zasilić | Orientacyjna moc agregatu | Dlaczego taki zakres |
|---|---|---|
| Światło, router, ładowarki, lodówka, sterowanie kotła | 1,5-3 kW | Wystarcza do podstawowego komfortu i krótkich awarii |
| Podstawy domu plus pompa obiegowa, TV, komputer, brama | 3-5 kW | Lepszy wybór do typowego domu jednorodzinnego |
| Podstawy domu plus hydrofor albo większa pompa | 5-8 kW | Trzeba uwzględnić wyższy prąd rozruchowy |
| Większa część instalacji, kilka silników, część gniazd i oświetlenia | 8-12 kW | To już rozwiązanie dla bardziej rozbudowanych potrzeb |
Jeśli chcesz zasilać całą instalację, a nie tylko obwody krytyczne, zwykle potrzebujesz większego zapasu niż się wydaje. Cummins zwraca uwagę, że silniki mają zarówno moc roboczą, jak i rozruchową, a ta druga może być około trzykrotnie wyższa. To dobrze tłumaczy, dlaczego lodówka „na papierze” wygląda niegroźnie, a w praktyce potrafi wywrócić cały bilans. Po dobraniu mocy przychodzi moment na najważniejszą rzecz operacyjną, czyli bezpieczny montaż i uruchamianie.
Na co zwrócić uwagę przy montażu i pierwszym uruchomieniu
Przy montażu najważniejsze są trzy rzeczy: miejsce pracy agregatu, sposób przełączania źródła i kolejność włączania odbiorników. Agregat powinien stać na zewnątrz albo w bardzo dobrze wentylowanym miejscu, na stabilnym i suchym podłożu, z dala od okien i drzwi. To nie jest detal estetyczny, tylko kwestia bezpieczeństwa spalin. W praktyce oznacza to jedno, agregat nie pracuje w garażu, piwnicy ani innym zamkniętym pomieszczeniu.
Przy pierwszym użyciu warto działać według prostej sekwencji. Najpierw wyłączam odbiorniki w domu, potem ustawiam przełącznik w pozycji 0, uruchamiam agregat, a dopiero później przełączam instalację na zasilanie z generatora. Po powrocie sieci robię to w odwrotnej kolejności: znów odłączam odbiorniki, wracam na 0, wyłączam agregat i dopiero potem przechodzę na sieć. Ta kolejność ma znaczenie, bo ogranicza skoki napięcia i chroni sprzęt. Z poradnika TAURON Dystrybucji wynika też jeszcze jedna rzecz, odbiorniki warto włączać stopniowo, a nie wszystkie naraz.
Przy dłuższej pracy nie zostawia się agregatu bez nadzoru. Trzeba kontrolować paliwo, poziom oleju, stan przewodów i temperaturę gorących elementów. W praktyce wielu użytkowników gubi się nie na elektryce, tylko na logistyce: brak miejsca na bezpieczne ustawienie, zbyt krótki przewód przyłączeniowy albo źle opisane obwody w rozdzielnicy. To prowadzi już prosto do najczęstszych błędów, których da się uniknąć dużo taniej niż późniejszej naprawy.
Najczęstsze błędy, które psują cały układ
Najczęściej widzę pięć problemów. Pierwszy to podłączenie przez zwykłe gniazdko lub przedłużacz bez dedykowanego punktu przyłączenia. Drugi to brak wyraźnego rozdzielenia sieci i agregatu. Trzeci to przewymiarowana wiara w moc agregatu, czyli założenie, że „jakoś pociągnie” wszystko naraz. Czwarty to uruchamianie sprzętu w zamkniętym pomieszczeniu. Piąty to niedoszacowanie kwestii N/PE i różnicówki.
- Nie łącz agregatu z instalacją „na dziko” przez gniazdo w ścianie.
- Nie zakładaj, że przełącznik jest opcjonalny, jeśli chcesz zasilać domowe obwody.
- Nie uruchamiaj kilku dużych odbiorników jednocześnie, jeśli nie znasz obciążenia rozruchowego.
- Nie ignoruj neutralnego przewodu i sposobu uziemienia agregatu.
- Nie montuj sprzętu tam, gdzie spaliny mogą wracać do budynku.
Jest jeszcze jeden błąd, który z pozoru wygląda niewinnie, kupowanie sprzętu na zapas bez sprawdzenia, czy instalacja w ogóle go obsłuży. Czasem sensowniejszy jest mniejszy agregat z dobrze zaprojektowanym przełączaniem niż duże urządzenie podłączone do źle przygotowanej rozdzielnicy. Właśnie dlatego temat kosztów i zakresu prac warto policzyć przed zakupem, a nie po nim.
Jak przygotować rozdzielnicę, żeby agregat nie wymagał później przeróbek
Jeżeli mam doradzić jedną rzecz przed zakupem, to zawsze zaczynam od inwentaryzacji. Spisujesz odbiorniki, które mają działać podczas awarii, sprawdzasz ich moce, zaznaczasz urządzenia z silnikiem i zapisujesz, co ma być uruchamiane równocześnie. Do tego dochodzi typ instalacji, jednofazowa czy trójfazowa, miejsce w rozdzielnicy, sposób doprowadzenia przewodu z agregatu i to, czy instalacja ma już przygotowany obwód rezerwowy. Dopiero na tej podstawie wybiera się osprzęt. Jeśli układ ma być stały albo obejmować całą rozdzielnicę, warto wcześniej sprawdzić też wymagania operatora sieci i projekt elektryka, bo od tego zależy, czy dany wariant będzie zgodny z resztą instalacji.
Orientacyjnie trzeba liczyć się z takim budżetem: kilkadziesiąt do kilkuset złotych za prosty przełącznik ręczny, około 700 zł i więcej za prostsze moduły ATS, a przy montażu przez elektryka często od około 1500 do 3000 zł za sensownie przygotowaną małą instalację z osprzętem i robocizną. Jeśli dochodzi większy projekt, rozbudowana rozdzielnica albo automatyka, koszt rośnie dalej. To nie jest tania zachcianka, ale też nie musi być inwestycją na poziomie przebudowy całej instalacji, o ile od początku wiadomo, co naprawdę ma być zasilane.
W praktyce najlepiej działa podejście etapowe: najpierw porządny schemat, potem dobór mocy, dopiero na końcu zakup agregatu. Taka kolejność oszczędza pieniądze i zmniejsza ryzyko, że kupisz sprzęt niepasujący do rozdzielnicy albo za słaby dla twoich odbiorników. Jeśli ktoś miałby zapamiętać tylko jedną rzecz z tego tekstu, to właśnie tę: dobrze przygotowany schemat podłączenia agregatu do sieci domowej nie jest dodatkiem, tylko fundamentem bezpiecznego zasilania awaryjnego.
