Przy montażu na elewacji z ociepleniem liczy się nie tylko sam uchwyt, ale przede wszystkim to, czy obciążenie trafia do warstwy izolacji, czy do muru nośnego. Temat mocowania do elewacji ocieplonej styropianem sprowadza się właśnie do tej różnicy: lekkie elementy można osadzić w styropianie, cięższe trzeba kotwić przez ocieplenie z zachowaniem ciągłości izolacji i szczelności. Poniżej rozkładam to na praktyczne przypadki, pokazuję dobór rozwiązania, typowe błędy i bezpieczną kolejność pracy.
Najpierw dobierz typ mocowania do obciążenia, a dopiero potem długość, średnicę i sposób uszczelnienia
- Do lekkich elementów, takich jak tabliczki, czujniki czy małe lampy, zwykle wystarcza mocowanie w warstwie izolacji.
- Markizy, klimatyzatory, daszki i inne ciężkie elementy powinny przenosić siły na mur nośny przez system dystansowy.
- Styropian nie jest miejscem do „trzymania ciężaru” - ma tylko przejść przez niego łącznik.
- Warto sprawdzić rodzaj podłoża, grubość ocieplenia i strefę wiatrową budynku, zanim zacznie się wiercenie.
- Najwięcej szkód powodują za krótki łącznik, brak uszczelnienia i opieranie obciążenia na samym tynku.
O co naprawdę chodzi w takim montażu
W praktyce nie montuję „do styropianu” wszystkiego jak leci. Styropian w systemie ETICS jest warstwą izolacyjną, a nie konstrukcyjną, więc jego zadanie jest inne niż zadanie muru. Jeśli element ma tylko wisieć i nie generuje dużych sił, można zastosować specjalny kołek do izolacji. Jeśli jednak pojawia się większy ciężar, wiatr, drgania albo dźwignia od wysięgu, trzeba przejść przez ocieplenie i oprzeć mocowanie o ścianę nośną.
Tu pojawia się pojęcie mostka termicznego, czyli miejsca, w którym ciepło ucieka szybciej niż przez resztę przegrody. Każde przebicie elewacji to potencjalny punkt ryzyka, dlatego sensowne rozwiązanie nie polega na przypadkowym wkręcie, tylko na dobraniu łącznika, który ogranicza straty ciepła i nie rozrywa warstwy wykończeniowej. W dobrze zaprojektowanych systemach montażowych właśnie to jest najważniejsze: stabilność, szczelność i jak najmniejsza ingerencja w ocieplenie.
Ja patrzę na taki montaż zawsze w dwóch osiach: co wieszam i na czym to naprawdę ma się oprzeć. Dopiero po odpowiedzi na te dwa pytania ma sens wybór konkretnego rozwiązania.
To prowadzi wprost do następnego kroku: podziału na lekkie, średnie i ciężkie elementy.
Jak dobrać rozwiązanie do ciężaru elementu
Najprostszy błąd inwestora brzmi: „skoro jest styropian, to kupię dowolny kołek”. Tak to nie działa. Inaczej mocuje się numer domu, inaczej lampę elewacyjną, a inaczej markizę czy klimatyzator. Właśnie od obciążenia zależy, czy wystarczy łącznik do izolacji, czy potrzebny jest system dystansowy z zakotwieniem w murze.
| Element | Najrozsądniejsze rozwiązanie | Kiedy to działa | Czego nie robić |
|---|---|---|---|
| Tabliczka, numer domu, mały czujnik | Kołek do izolacji | Gdy obciążenie jest małe i statyczne | Nie przykręcać tylko do tynku |
| Lekka lampa, skrzynka na listy, drobny uchwyt | Mocowanie do warstwy izolacji lub lekki łącznik fasadowy | Gdy masa jest niewielka i element nie pracuje silnie na wietrze | Nie dobierać zbyt krótkiej śruby ani nie pomijać uszczelnienia |
| Markiza, daszek, klimatyzator, antena, balustrada | System dystansowy z przejściem przez ocieplenie do muru | Gdy ciężar i siły od wysięgu muszą trafić do podłoża nośnego | Nie opierać tych elementów na samym styropianie |
| Docieplenie istniejącej elewacji | Łącznik przechodzący przez wszystkie warstwy do ściany | Gdy dokładane jest nowe ocieplenie do starego układu | Nie zgadywać długości łącznika „na oko” |

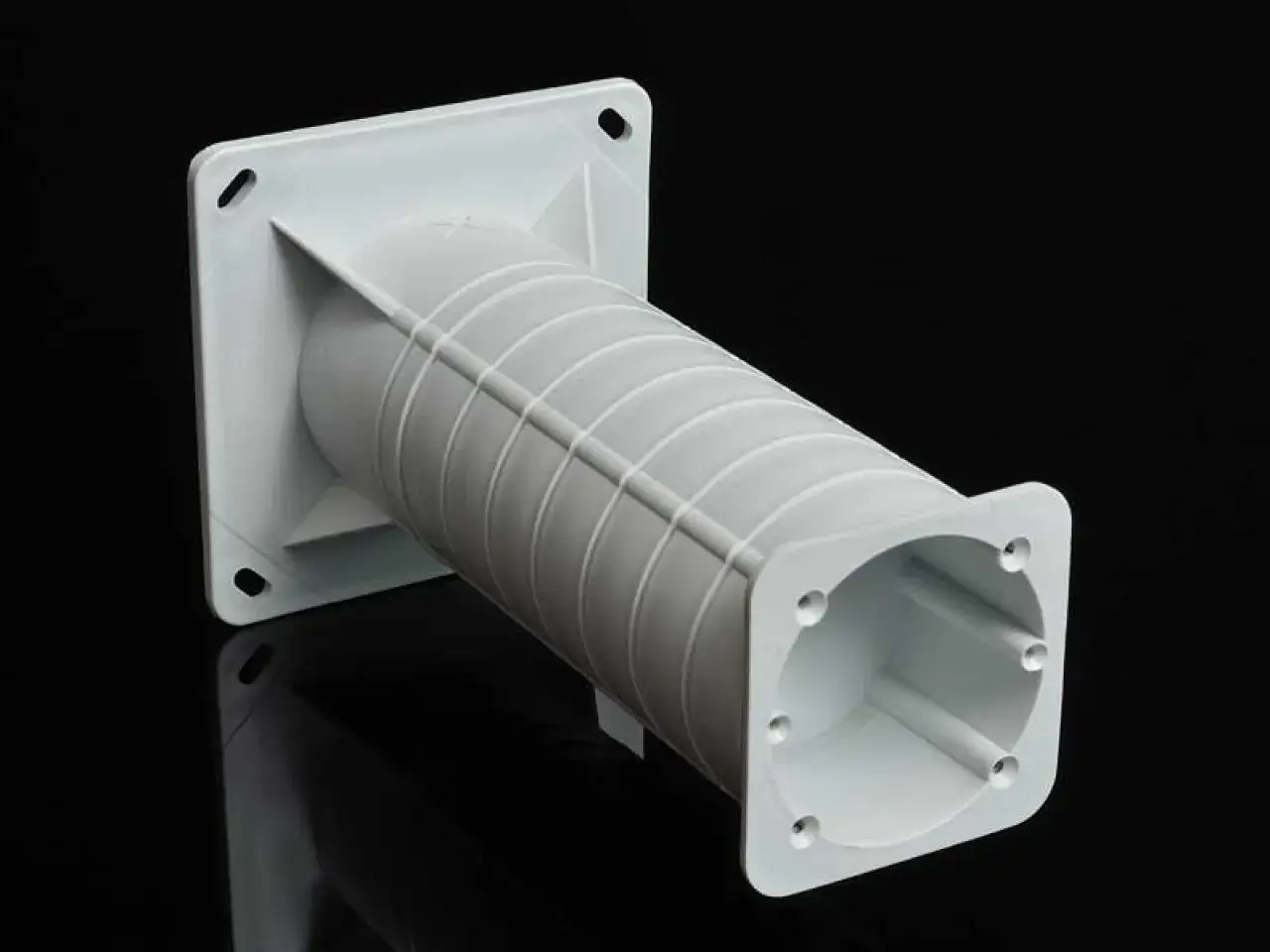

W rozwiązaniach lekkich dobrze sprawdzają się kołki przeznaczone do izolacji, takie jak systemy typu FID lub ISO-PLUG. Ich sens polega na tym, że osadza się je w materiale izolacyjnym bez niepotrzebnego niszczenia elewacji. Z kolei przy cięższych elementach praktyczniejsze są systemy dystansowe, bo to one przenoszą obciążenie na warstwę nośną i ograniczają mostek termiczny. W tym miejscu nie szukam „najmocniejszego kołka”, tylko rozwiązania zgodnego z realnym obciążeniem.
Jeśli ktoś pyta mnie o zasadę ogólną, odpowiadam krótko: im większy ciężar i im większa dźwignia, tym bardziej trzeba uciekać od samego styropianu i kotwić w murze.
Po wyborze rozwiązania przychodzi czas na montaż, a tu liczy się kolejność, nie improwizacja.
Jak wygląda bezpieczny montaż krok po kroku
Nie zaczynam od wiercenia. Najpierw sprawdzam, co znajduje się za elewacją, jak grube jest ocieplenie i czy podłoże w ogóle nadaje się do kotwienia. W praktyce najwięcej problemów powstaje nie na etapie wkręcania, tylko wcześniej, kiedy ktoś źle oceni rodzaj muru albo zignoruje grubość tynku i izolacji.
- Określam ciężar elementu i sposób jego pracy po zamocowaniu, czyli czy działa tylko własny ciężar, czy także wiatr i wysięg.
- Sprawdzam podłoże nośne: beton, cegłę pełną, pustak, beton komórkowy. Od tego zależy dobór łącznika i zakotwienia.
- Wyznaczam miejsce montażu tak, by uniknąć spoin, słabych fragmentów tynku i newralgicznych krawędzi.
- Wiercę otwór o wymaganej średnicy i głębokości, pamiętając, że przy grubych warstwach tynku często warto wykonać wstępne nawiercenie.

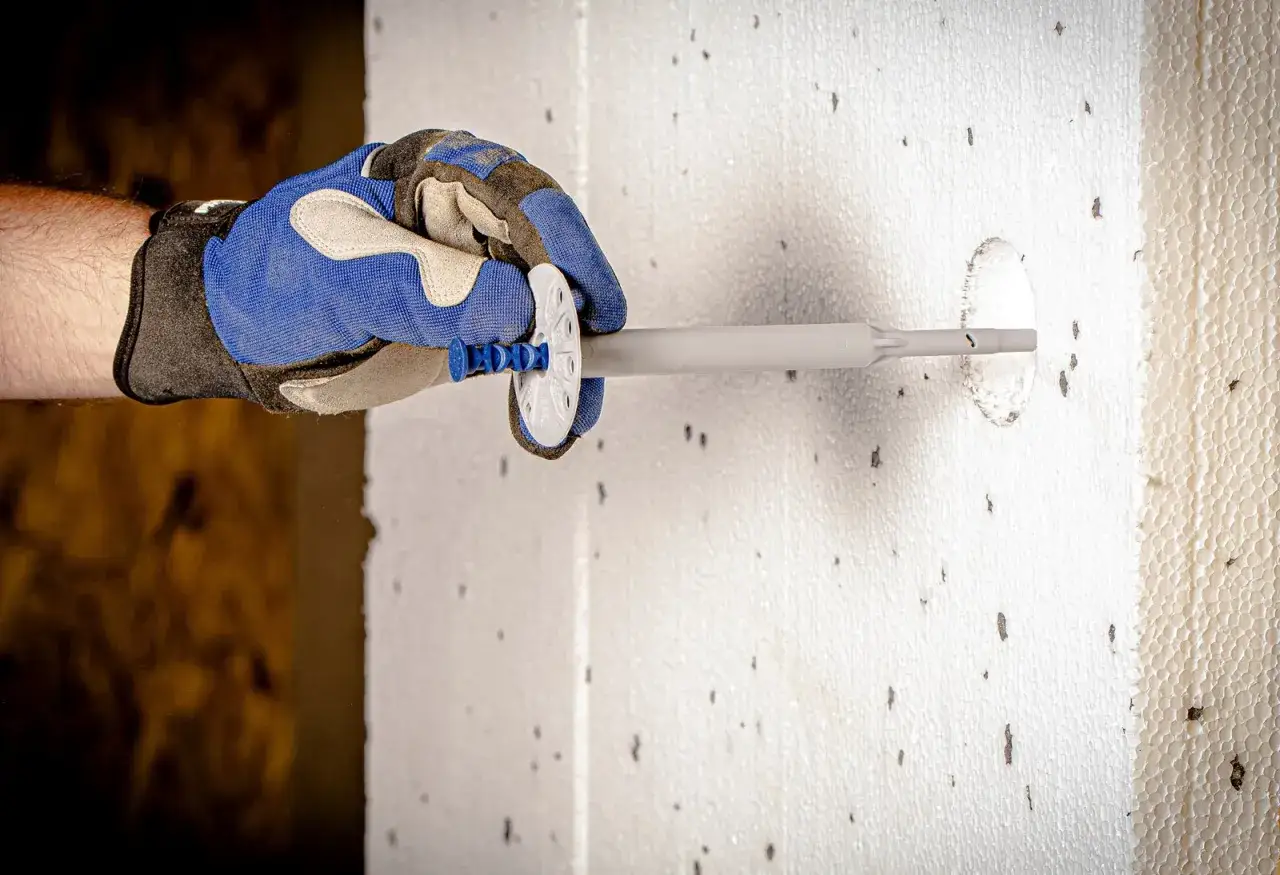

- Osadzam łącznik zgodnie z instrukcją systemową. W systemach do izolacji liczy się właściwa głębokość osadzenia i prawidłowe dociśnięcie elementu.
- Uszczelniam punkt przejścia przez elewację, żeby ograniczyć wnikanie wilgoci i zabrudzenia wokół mocowania.
- Na końcu sprawdzam sztywność połączenia i to, czy element nie powoduje naprężeń w warstwie wykończeniowej.
W systemach przeznaczonych do lekkich elementów montaż bywa naprawdę prosty: łącznik wkręca się bezpośrednio w izolację, a potem dopiero dokręca śrubę właściwą dla danego uchwytu. W rozwiązaniach dystansowych dochodzi jeszcze etap przejścia przez ocieplenie i zakotwienia w ścianie nośnej, ale efekt jest znacznie pewniejszy przy większym obciążeniu. Właśnie dlatego producenci systemów podkreślają, że elementy zewnętrzne, takie jak markizy czy klimatyzatory, powinny być mocowane w sposób odseparowany termicznie, a nie „na skróty”.
Jeśli montaż ma być estetyczny, lepiej od razu wybrać system z zaślepką lub rozetą niż później ratować elewację punktowym silikonem.
To prowadzi do drugiej strony tematu: błędów, które na początku wyglądają niegroźnie, a później kosztują najwięcej.
Najczęstsze błędy, które psują elewację
W mojej ocenie trzy błędy powtarzają się najczęściej. Pierwszy to kotwienie w samym tynku albo w styropianie, mimo że element jest za ciężki. Drugi to za krótki łącznik, który nie osiąga odpowiedniej głębokości w murze. Trzeci to brak uszczelnienia punktu przejścia, przez co po kilku sezonach pojawiają się zacieki, przebarwienia albo lokalne odspojenia wyprawy.
- Wiercenie bez sprawdzenia, czy pod tynkiem jest pełny mur, pustak czy stara warstwa ocieplenia.
- Dobór łącznika „na styk”, bez zapasu wynikającego z grubości izolacji i tynku.
- Opieranie ciężaru na samej warstwie wykończeniowej, która nie jest do tego przeznaczona.
- Brak ochrony przed wilgocią w miejscu przejścia przez elewację.
- Pomijanie strefy krawędziowej, gdzie wiatr działa mocniej i mocowanie musi być pewniejsze.
- Używanie jednego rozwiązania do wszystkiego, bez rozróżnienia między lampą a markizą.
W systemach ETICS błąd jest często podwójny: osłabia się zarówno nośność mocowania, jak i izolacyjność przegrody. Jeżeli element ma długo pracować na zewnątrz, to nawet drobne niedociągnięcie przy montażu szybko wychodzi na wierzch. Najpierw widać lekki luz, potem pęknięcie tynku, a na końcu realny problem z wilgocią lub mostkiem termicznym.
Dlatego nie traktuję uszczelnienia jako dodatku. To część montażu, nie kosmetyka.
Skoro już wiadomo, czego unikać, warto przejść do liczb, bo one najlepiej porządkują temat.
Ile łączników i jaką głębokość przyjmuję w praktyce
Nie ma jednej liczby, która pasuje do każdego budynku. Są jednak wartości, które dobrze pokazują logikę doboru. W jednej z instrukcji systemowych dla ETICS z EPS podano jako punkt odniesienia co najmniej 4 łączniki na 1 m², a w strefach krawędziowych więcej, zależnie od wysokości budynku. To nie jest uniwersalna norma dla każdego przypadku, ale bardzo użyteczny sygnał: na obrzeżach elewacji mocowanie musi być mocniejsze niż na środku ściany.
| Wysokość budynku | Ściana | Strefa krawędziowa |
|---|---|---|
| Do 12 m | 4 szt./m² | 6 szt./m² |
| 12-20 m | 6 szt./m² | 8 szt./m² |
| Powyżej 20 m | 8 szt./m² | 12 szt./m² |
Takie liczby dobrze pokazują, że wiatr ma znaczenie. Wysokość budynku i położenie strefy krawędziowej potrafią zmienić wymagania bardziej niż sam rodzaj ocieplenia. W praktyce zawsze zaczynam od projektu technicznego albo instrukcji systemowej, bo to tam znajdują się realne wymagania dla danego układu.
Jeśli chodzi o głębokość zakotwienia, sensowne wartości zależą od materiału ściany nośnej. Przy pełnym betonie, cegle pełnej i pełnym murze ceramicznym spotyka się zwykle 3-6 cm zakotwienia, a przy betonie komórkowym lub murach szczelinowych częściej 6-9 cm. Dla systemów przechodzących przez grubą izolację producenci podają też konkretne zakresy grubości ocieplenia, na przykład 45-180 mm albo nawet 60-300 mm w zależności od rozwiązania. To już nie są szczegóły marketingowe, tylko twardy sygnał, że długość łącznika trzeba liczyć, a nie zgadywać.
Jeżeli mam stary budynek, zawsze dodatkowo sprawdzam stan podłoża. W praktyce liczy się nie tylko materiał, ale też jego nośność powierzchniowa. Przy słabym podłożu nawet dobry łącznik nie pomoże, jeśli warstwa pod nim odspaja się od reszty muru. I właśnie dlatego ostatni etap przed montażem jest dla mnie najważniejszy.
To prowadzi do krótkiej listy kontrolnej, którą sam stosuję przed pierwszym otworem.
Co sprawdzam przed pierwszym otworem w elewacji
Przy mocowaniu do elewacji ocieplonej styropianem zawsze zakładam, że styropian ma tylko przejść z łącznikiem, a nie przenieść ciężar. Zanim wywiercę pierwszy otwór, przechodzę przez prostą listę. Dzięki temu nie naprawiam później pękniętej wyprawy albo luźnego wspornika.
- Czy element jest lekki, średni czy ciężki.
- Czy obciążenie działa tylko pionowo, czy także od wiatru i wysięgu.
- Z jakiego materiału jest ściana nośna za ociepleniem.
- Jaka jest grubość styropianu i warstwy tynku.
- Czy miejsce montażu nie wypada w osłabionej strefie elewacji, przy krawędzi albo na styku płyt.
- Czy system przewiduje uszczelnienie, zaślepkę lub element dystansowy.
- Czy podłoże jest suche, zwarte i gotowe do wiercenia.
Jeśli któryś punkt budzi wątpliwość, nie idę dalej „na wyczucie”. W takich sytuacjach lepiej dobrać mocowanie o klasę wyżej albo skonsultować projekt, niż później tłumaczyć się z uszkodzonej elewacji. Dobrze dobrane mocowanie jest niewidoczne, ale robi dwie rzeczy naraz: utrzymuje element i nie psuje izolacji. To właśnie ten standard uznaję za właściwy przy każdym montażu na ocieplonej fasadzie.
Jeśli temat dotyczy ciężkiego elementu, wybrałbym system dystansowy i zakotwienie w murze; przy lekkich dodatkach wystarczy rozwiązanie do warstwy izolacji, ale tylko wtedy, gdy obciążenie naprawdę jest małe. W praktyce oszczędność kilku złotych na łączniku bardzo często kończy się znacznie droższą naprawą tynku, uszczelnienia albo całego punktu mocowania.
