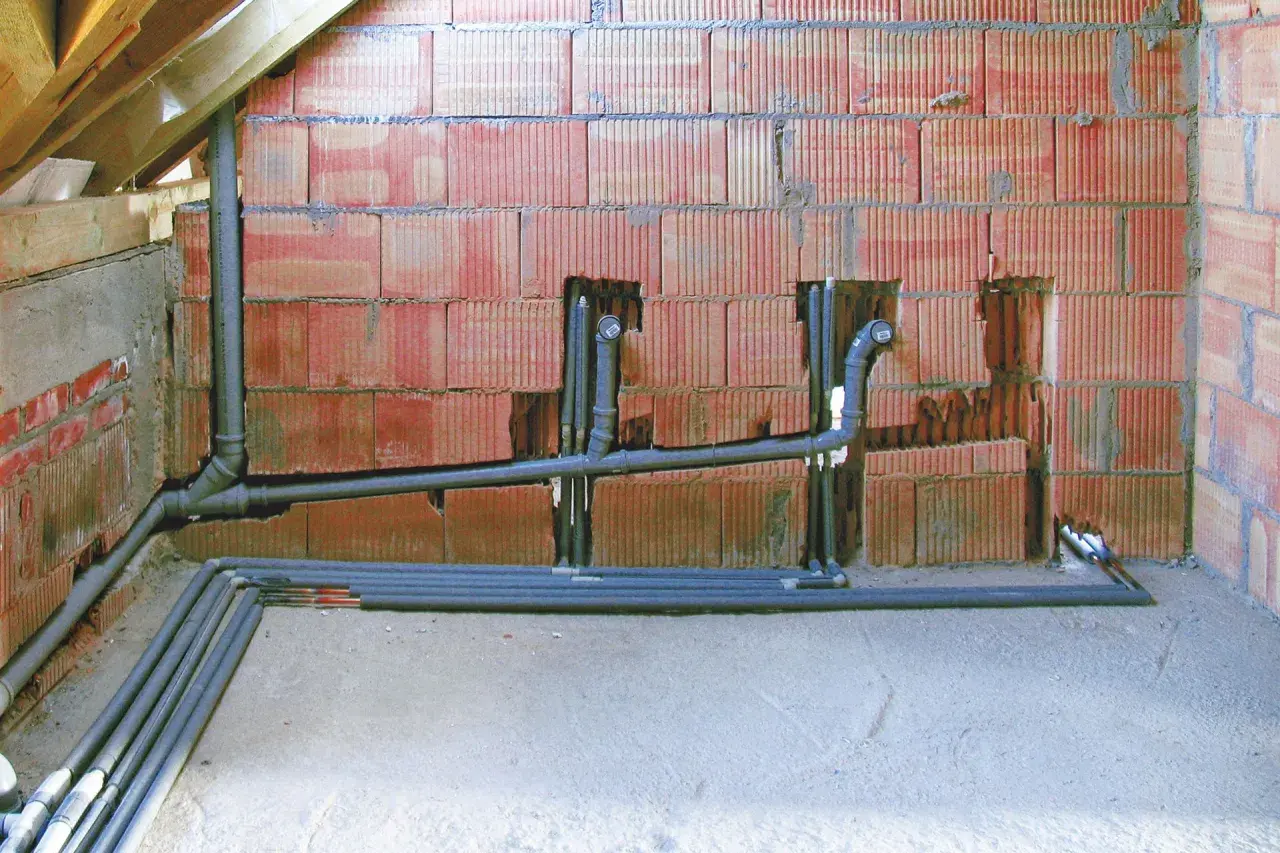

Dobry schemat instalacji sanitarnej w domu jednorodzinnym zaczyna się od prostego założenia: woda ma trafiać tam, gdzie jej potrzebujesz, a ścieki mają znikać bez hałasu, zapachów i cofek. W praktyce liczy się nie tylko przebieg rur, ale też średnice, spadki, odpowietrzenie, rozmieszczenie zaworów i to, czy instalacja będzie wygodna po latach użytkowania. Poniżej rozkładam temat na czynniki pierwsze: od układu przewodów i urządzeń po typowe błędy przy budowie i remoncie.
Najważniejsze rzeczy do zapamiętania przed projektem i montażem
- Instalację warto traktować jako dwa osobne układy: zasilanie w wodę i odprowadzanie ścieków.
- Przed punktami czerpalnymi ciśnienie powinno mieścić się zwykle w zakresie 0,05-0,6 MPa.
- Ciepła woda użytkowa w punktach poboru powinna mieć najczęściej 55-60°C, a przy dezynfekcji cieplnej 70-80°C.
- W kanalizacji grawitacyjnej najlepiej przyjąć spadek rzędu 2-3%, czyli około 2-3 cm na metr przewodu.
- Umywalka zwykle pracuje na DN 40, większość pozostałych przyborów na DN 50, a WC na DN 100-110.
- W domu jednorodzinnym rozdzielacz daje większą kontrolę nad obwodami niż prosty układ trójnikowy, ale zwykle podnosi koszt i liczbę przewodów.
Co składa się na domową instalację sanitarną
Ja zawsze zaczynam od podziału na dwie strefy. Pierwsza to instalacja ciśnieniowa, czyli doprowadzenie wody zimnej i ciepłej do punktów poboru. Druga to instalacja grawitacyjna, która odbiera ścieki i odprowadza je do kanalizacji lub do urządzenia pośredniego, jeśli grawitacja nie wystarcza.
W praktyce taki układ jest zbiorem kilku podstawowych elementów, które muszą ze sobą współpracować, a nie działać osobno. Jeśli któryś z nich jest źle zaprojektowany, problem wraca później w postaci słabego ciśnienia, hałasu w rurach albo zapowietrzania się kanalizacji.
| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Przyłącze wody | Wprowadza wodę do budynku | Powinno mieć możliwie prostą trasę i sensowną lokalizację względem strefy technicznej |
| Zawór odcinający i wodomierz | Pozwalają kontrolować dopływ i zużycie wody | Muszą być łatwo dostępne do odczytu, serwisu i awaryjnego zamknięcia |
| Filtr i zabezpieczenie antyskażeniowe | Chronią instalację i wodę przed zanieczyszczeniem zwrotnym | To jeden z tych elementów, których brak wychodzi dopiero przy awarii albo kontroli |
| Rozdzielacz lub magistrala | Rozprowadza wodę do łazienek, kuchni i pomieszczeń pomocniczych | Warto go ustawić tak, aby skrócić najdłuższe trasy |
| Źródło ciepłej wody | Podgrzewa wodę użytkową | Kocioł, zasobnik albo pompa ciepła muszą być wpięte w układ bez zbędnych strat |
| Piony i podejścia | Dostarczają wodę do konkretnych punktów i odbierają ścieki | Ich długość i liczba kolan mocno wpływają na niezawodność |
| Syfony | Tworzą zamknięcie wodne chroniące przed zapachami | Muszą być dobrane do przyboru i dostępne do czyszczenia |
| Rewizje | Umożliwiają czyszczenie i kontrolę kanalizacji | Bez nich nawet drobna awaria może skończyć się kuciem ścian lub posadzki |
Gdy ten podział jest jasny, schemat przestaje być zbiorem kresek, a zaczyna być planem działania. Właśnie dlatego najpierw warto umieć go czytać, zanim zacznie się dobierać średnice i konkretne materiały.
Jak czytać schemat instalacji sanitarnej w domu jednorodzinnym
Na rysunku najpierw szukam źródła wody, potem głównych zaworów, a dopiero później rozdziału na poszczególne pomieszczenia. W dobrze zrobionym projekcie od razu widać, którędy idzie zimna woda, gdzie jest podgrzewacz, czy przewidziano cyrkulację i jak rozwiązano odpływ ścieków.
Jeżeli schemat jest czytelny, powinien pokazywać nie tylko przebieg rur, ale też miejsca serwisowe. Z mojego punktu widzenia to bardzo ważne, bo instalacja bez dostępu do zaworu, rewizji albo rozdzielacza jest wygodna tylko do momentu pierwszej awarii.
- Wejście wody i odcięcie główne - pozwala zamknąć cały dom bez biegania po pomieszczeniach.
- Wodomierz, filtr i zabezpieczenie antyskażeniowe - chronią instalację i ułatwiają kontrolę stanu układu.
- Rozprowadzenie do punktów poboru - pokazuje, jak woda trafia do kuchni, łazienek, pralni i kotłowni.
- Odprowadzenie ścieków - wskazuje piony, podejścia, rewizje i miejsce wyjścia kanalizacji z budynku.
- Wentylacja pionów - pilnuje równowagi ciśnień i ogranicza wysysanie wody z syfonów.
Jeśli na rysunku brakuje rewizji, odcięć albo informacji o wysokościach i spadkach, traktuję to jako sygnał ostrzegawczy. To prowadzi wprost do tego, jak zaplanować samą drogę wody, żeby instalacja była wygodna w codziennym użytkowaniu.
Jak prowadzić wodę zimną, ciepłą i cyrkulację
Warunki techniczne są tu dość konkretne: przed każdym punktem czerpalnym ciśnienie powinno wynosić co najmniej 0,05 MPa, czyli 0,5 bara, i nie więcej niż 0,6 MPa, czyli 6 barów. Z kolei ciepła woda użytkowa powinna docierać do punktów poboru w zakresie 55-60°C, a instalacja musi pozwalać na okresową dezynfekcję cieplną w temperaturze 70-80°C.
W domu jednorodzinnym nie ma obowiązku stałej cyrkulacji ciepłej wody, dlatego nie robię jej z rozpędu. Włączam ją wtedy, gdy odległość od źródła c.w.u. do punktów poboru jest duża albo gdy inwestor nie chce czekać na ciepłą wodę w łazience na piętrze czy w kuchni po drugiej stronie domu. Taki komfort ma jednak cenę: więcej rur, więcej izolacji i większe straty ciepła, jeśli całość jest zrobiona byle jak.
Ja przyjmuję prostą zasadę: krótsza trasa jest lepsza niż „ładniejszy” przebieg na papierze. Dlatego źródło ciepłej wody, rozdzielacz i strefy mokre staram się grupować możliwie blisko siebie, a przewody ciepłej wody oraz cyrkulacji izolować od samego początku, nie dopiero „na końcu robót”. W armaturze mieszającej i czerpalnej przewód ciepłej wody powinien być podłączony z lewej strony - to detal, który później oszczędza nerwy przy montażu i serwisie.
Jeżeli dom korzysta ze studni, schemat dochodzi o hydrofor, pompę, zbiornik przeponowy i zwykle dodatkową filtrację. Sam układ rozprowadzenia w budynku wygląda podobnie, ale punkt wejścia i stabilizacja ciśnienia stają się jeszcze ważniejsze. Następny krok to strona odpływowa, bo tam błędy są zwykle mniej widoczne, a bardziej kosztowne.
Jak zaprojektować kanalizację, żeby nie było cofek i zapachów
W kanalizacji grawitacyjnej najważniejsze są trzy rzeczy: spadek, odpowietrzenie i dostęp do czyszczenia. Poziome odcinki prowadzę ze spadkiem rzędu 2-3%, czyli około 2-3 cm na każdy metr bieżący przewodu. Za mały spadek sprzyja odkładaniu się osadów, a zbyt duży potrafi rozdzielać ciecz od części stałych, więc instalacja też przestaje działać poprawnie.
Przy domach jednorodzinnych najlepiej sprawdza się zasada: im krótsze podejścia, tym mniej problemów. Ostre załamania zamieniam na łagodniejsze przejścia, a w miejscach wymagających serwisu zostawiam rewizje. To jest szczególnie ważne w remontach, gdzie każdy metr ma znaczenie, ale nie powinien kosztować późniejszego kucia ściany.
Przeczytaj również: Drewniana wędzarnia - Jak zbudować ją poprawnie krok po kroku?
Typowe średnice podejść
| Przybór | Typowa średnica podejścia | Komentarz praktyczny |
|---|---|---|
| Umywalka, bidet | DN 40 | Wystarcza przy krótkim podejściu i poprawnym spadku |
| Zlewozmywak, wanna, natrysk, pralka, zmywarka | DN 50 | Najczęstszy wybór w domu jednorodzinnym |
| WC | DN 100-110 | Tu nie warto oszczędzać na średnicy ani na jakości kształtek |
| Pion kanalizacyjny | DN 110 | To najbezpieczniejszy i najczęściej stosowany wariant |
| Poziom główny lub kolektor | DN 110-160 | Zależy od liczby punktów i długości trasy |
Warunki techniczne wymagają też, aby piony kanalizacyjne były wyprowadzone jako przewody wentylujące ponad dach, a wylot znajdował się ponad górną krawędzią okien i drzwi w odległości poziomej mniejszej niż 4 m. W praktyce w małym domu najczęściej nie kombinuję z półśrodkami, tylko prowadzę wywiewkę tam, gdzie daje to najpewniejszą pracę całego układu. Jeżeli wysokość pionu przekracza 10 m, najniższe podłączenia trzeba już planować szczególnie uważnie, zgodnie z wymaganiami normowymi.

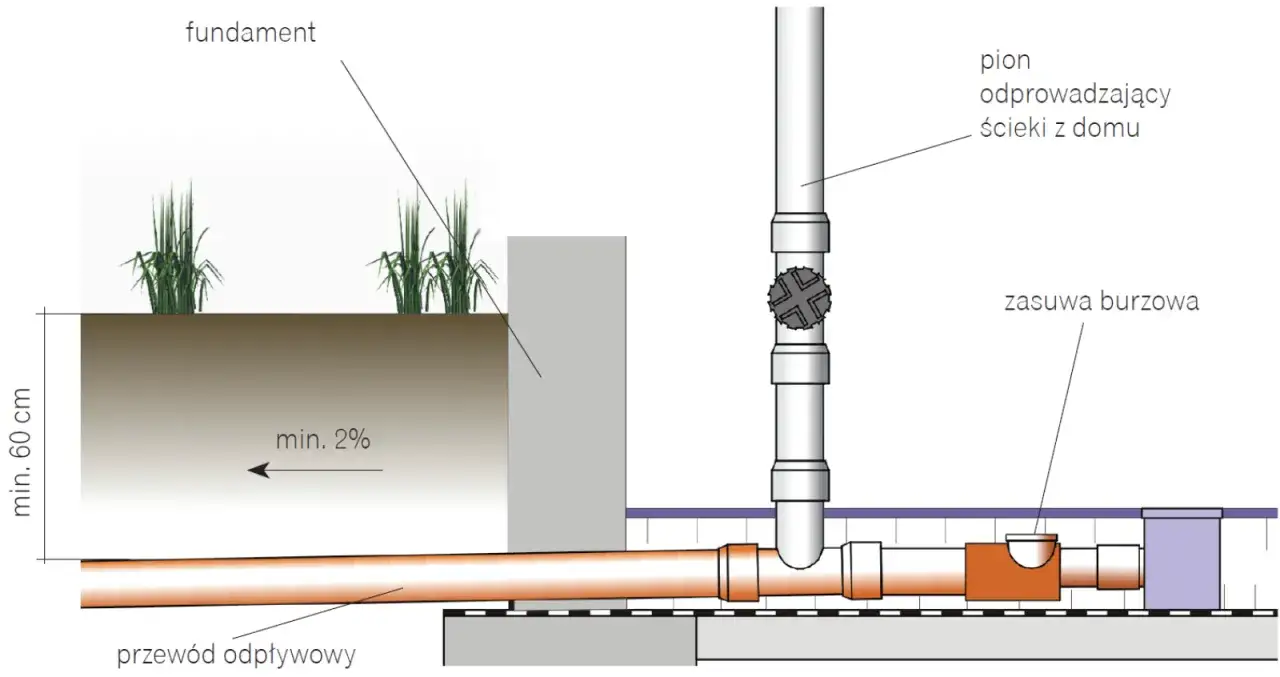

Gdy odpływ znajduje się niżej niż poziom cofki z kanalizacji zewnętrznej, sama grawitacja nie wystarczy. Wtedy lepszym rozwiązaniem bywa przepompownia ścieków albo urządzenie przeciwzalewowe, bo próba „przepchnięcia na siłę” kończy się zwykle zalaniem najniższej kondygnacji. Skoro ścieki są już uporządkowane, pozostaje jeszcze decyzja, jak rozprowadzić samą wodę w budynku.
Rozdzielacz czy trójniki
To jeden z tych wyborów, które mocno wpływają na komfort użytkowania, ale rzadko są dobrze tłumaczone inwestorowi. W układzie rozdzielaczowym każda linia idzie osobno do konkretnego punktu. W układzie trójnikowym przewody odchodzą po drodze na kolejne przybory. Oba rozwiązania są poprawne, ale nie w każdej sytuacji mają ten sam sens.
| Kryterium | Rozdzielacz | Trójniki |
|---|---|---|
| Serwis | Łatwo odciąć pojedynczy obwód | Naprawa bywa bardziej uciążliwa |
| Długość przewodów | Zwykle dłuższa | Zwykle krótsza |
| Liczba połączeń | Więcej osobnych linii, mniej przypadkowych rozgałęzień | Mniej materiału, ale więcej zależności między punktami |
| Koszt | Najczęściej wyższy | Zwykle niższy |
| Nowy dom z kilkoma łazienkami | Zwykle lepszy wybór | Może być, ale wymaga większej dyscypliny projektowej |
| Remont i ograniczone miejsce | Dobrze działa, jeśli da się wygospodarować miejsce na szafkę techniczną | Często prostszy do wprowadzenia |
Ja najczęściej wybieram rozdzielacz, jeśli inwestorowi zależy na odcięciu pojedynczego obwodu bez wyłączania całego domu. Przy remoncie, zwłaszcza gdy liczy się każdy centymetr i budżet, prostszy układ trójnikowy nadal ma sens. W aktualnych widełkach podawanych przez Muratora pojedynczy punkt wodno-kanalizacyjny z materiałem bywa dziś wyceniany na około 700-850 zł, więc liczba punktów i długość tras bardzo szybko zmieniają całą kalkulację.
Kiedy wybór układu jest już jasny, czas dopiąć materiały i średnice. To one zwykle przesądzają o tym, czy instalacja będzie spokojna w eksploatacji, czy zacznie się odzywać po pierwszym sezonie użytkowania.
Jakie materiały i średnice najczęściej się sprawdzają
W wodzie użytkowej najczęściej pracuję na systemach PEX, PP-R albo miedzi. Każdy z nich ma sens, ale w innym miejscu. PEX dobrze znosi prowadzenie do poszczególnych punktów i daje szybki montaż. PP-R jest popularny, gdy liczy się prostota i koszt. Miedź bywa wybierana tam, gdzie inwestor chce wyższej trwałości lub mniejszych średnic przy zachowaniu bardzo dobrej odporności na temperaturę.
| Materiał | Gdzie ma sens | Dlaczego go wybieram | Na co uważać |
|---|---|---|---|
| PEX / PEX-AL-PEX | Woda zimna i ciepła, zwłaszcza przy rozdzielaczu | Szybki montaż, mała ilość połączeń, łatwe prowadzenie w bruzdach i pod posadzką | Systemowe złączki i staranne wykonanie są obowiązkowe |
| PP-R | Proste trasy, kotłownia, rozprowadzenie w części technicznej | Dobrze znosi standardowe warunki domowe i jest rozsądny cenowo | Trzeba pilnować wydłużeń termicznych |
| Miedź | Rozwiązania bardziej wymagające lub tam, gdzie liczy się trwałość | Odporna, sztywna, estetyczna i dobrze znosi temperaturę | Wyższy koszt i większa wrażliwość na błędy montażowe |
| PVC-U / PP | Kanalizacja wewnętrzna | Lekkie, łatwe do ułożenia, popularne i dobrze znane ekipom | Trzeba pilnować spadków, akustyki i dostępu do rewizji |
W praktyce do końcówek wodnych często wystarcza 16 mm, gałęzie robi się na 20 mm, zasilanie łazienek na 25 mm, a główne magistrale na 32 mm. To nie są liczby „na ślepo”, tylko typowy punkt wyjścia - dokładna średnica zależy od materiału, długości trasy, liczby odbiorników i wymaganego przepływu. Właśnie dlatego sama średnica na papierze nie rozwiązuje jeszcze wszystkiego.
Po dobraniu materiału i średnic zostaje najważniejsza część robót: kontrola wykonania. I właśnie tam popełnia się najdroższe błędy.
Najczęstsze błędy, które wychodzą dopiero po odbiorze
- Za długie podejścia do przyborów - wydłużają drogę ścieków i zwiększają ryzyko osadów oraz zapachów.
- Zbyt mały albo zbyt duży spadek - instalacja niby działa, ale zaczyna się zapychać lub pracować hałaśliwie.
- Brak rewizji - drobne czyszczenie zmienia się w kucie ścian albo otwieranie posadzki.
- Ukryta lub źle wykonana wentylacja pionu - syfony wysysają się, a w domu pojawiają się nieprzyjemne zapachy.
- Brak izolacji na ciepłej wodzie i cyrkulacji - rosną straty ciepła i czas oczekiwania na komfortową temperaturę.
- Brak prób i dokumentacji przed zabudową - później trudno ustalić, gdzie dokładnie biegnie rura i którędy można wejść z naprawą.
- Mieszanie instalacji sanitarnej z deszczową - to błąd, który potrafi generować cofki i problemy formalne, zwłaszcza na działkach z ograniczonym odwodnieniem.
Najbardziej kosztują nie spektakularne awarie, tylko małe niedopatrzenia: kilka centymetrów za dużo, jeden brakujący zawór, źle ustawiony syfon albo pion bez porządnej wentylacji. Dlatego przed zakryciem rur zawsze robię jeszcze jeden, bardzo praktyczny przegląd.
Co sprawdzić przed zakryciem rur i wylaniem posadzek
Na tym etapie nie szukam już „ładnego rysunku”, tylko zgodności wykonania z projektem i zdrowym rozsądkiem. Jeśli coś ma być później niedostępne, musi być teraz sprawdzone dwa razy. Jeśli coś może wymagać serwisu, trzeba zostawić do tego dostęp, nawet kosztem kilku dodatkowych centymetrów zabudowy.
- Czy główny zawór, filtr, wodomierz i ewentualny reduktor ciśnienia są dostępne bez rozkuwania ściany?
- Czy każdy punkt poboru ma logiczne zasilanie i niepotrzebnie długą trasę?
- Czy ciepła woda oraz cyrkulacja są dobrze zaizolowane i nie biegną przez zbędne, zimne strefy?
- Czy kanalizacja ma zachowane spadki, a piony są poprawnie wentylowane?
- Czy rewizje, syfony i połączenia serwisowe nie zostały zasłonięte na stałe?
- Czy wykonano próbę szczelności i zdjęcia tras przed zakryciem ścian oraz posadzek?
Jeśli te rzeczy są dopięte, instalacja zwykle pracuje spokojnie przez lata i nie wymaga niepotrzebnych przeróbek. W domu jednorodzinnym właśnie o to chodzi: o układ, który jest prosty w obsłudze, przewidywalny i możliwy do naprawy bez demolowania połowy wykończenia.
