Awaryjne zasilanie domu ma sens tylko wtedy, gdy agregat jest wpięty w instalację w sposób kontrolowany, bez ryzyka podania napięcia do sieci energetycznej i bez przeciążania obwodów. Poniżej rozkładam na części pierwsze schemat podłączenia agregatu do sieci domowej: pokazuję, jak działa układ ręczny i automatyczny, jak dobrać moc, które zabezpieczenia są potrzebne i gdzie najczęściej popełnia się kosztowne błędy. To temat praktyczny, bo w domu liczy się nie teoria, tylko to, czy lodówka, kocioł, router i oświetlenie faktycznie będą działać, gdy zgaśnie światło.
Najkrótsza droga do bezpiecznego zasilania rezerwowego
- Agregat łączy się z domem przez dedykowany punkt przyłączenia i przełącznik źródła, a nie przez zwykłe gniazdko.
- W domu jednofazowym najczęściej wystarcza prostszy układ ręczny, a w trójfazowym zwykle potrzebny jest przełącznik 4P lub dobrze zaprojektowany SZR.
- Do zasilania podstawowych odbiorników zwykle wystarcza 1,5-3 kW, a dla większej części domu częściej trzeba liczyć 5-8 kW lub więcej.
- Największe ryzyko to cofnięcie napięcia do sieci, przeciążenie agregatu oraz błędne rozwiązanie neutralnego i uziemienia.
- W remoncie najłatwiej zrobić to od razu w rozdzielnicy, bo późniejsze dokładanie przewodów i gniazda przyłączeniowego jest droższe i mniej estetyczne.
Jak działa bezpieczne połączenie agregatu z domową instalacją
Najprościej patrzę na to tak: sieć energetyczna i agregat nigdy nie powinny spotkać się na tym samym torze bez przełącznika źródła. W praktyce układ składa się z trzech części: zewnętrznego punktu przyłączenia dla agregatu, przełącznika sieć-agregat oraz rozdzielnicy, która zasila wybrane obwody domu.
To właśnie przełącznik robi najważniejszą robotę. Odłącza dom od sieci publicznej, pozwala uruchomić generator i dopiero potem przekazuje zasilanie na instalację. Dzięki temu nie ma sytuacji, w której prąd z agregatu wraca do linii energetycznej albo dwa źródła zostają połączone jednocześnie.
| Element układu | Za co odpowiada | Dlaczego jest ważny |
|---|---|---|
| Punkt przyłączenia agregatu | Umożliwia szybkie i poprawne podłączenie przewodu zasilającego | Eliminuje prowizorkę z przedłużaczami i przypadkowymi przejściówkami |
| Przełącznik źródła zasilania | Wybiera tylko jedno źródło prądu: sieć albo agregat | Chroni przed równoczesnym podaniem napięcia z dwóch stron |
| Rozdzielnica domowa | Rozprowadza energię na konkretne obwody | Pozwala zasilać tylko to, co rzeczywiście ma działać w czasie awarii |
| Zabezpieczenia nadprądowe i różnicowoprądowe | Odcinają obwód przy przeciążeniu lub zwarciu | Ułatwiają bezpieczną pracę instalacji i chronią odbiorniki |
TAURON Dystrybucja przypomina regularnie, że nadmierne obciążenie instalacji może skończyć się pożarem. I to jest dobra granica myślenia o agregacie: nie jako o sposobie na „zasilenie wszystkiego”, tylko jako o źródle rezerwowym dla dobrze wybranych obwodów. Z takiego układu naturalnie przechodzi się do pytania, czy w danym domu wystarczy wersja jednofazowa, czy trzeba już myśleć o trójfazowej.
Jaki układ wybrać w domu jednofazowym i trójfazowym
Tu robi się najwięcej chaosu, bo w ogłoszeniach i poradach internetowych wszystko wygląda podobnie. W praktyce układ trzeba dopasować do tego, co masz w rozdzielnicy i jakie odbiorniki mają działać podczas awarii. Inaczej projektuje się prosty dom z kotłem gazowym i lodówką, a inaczej budynek z płytą indukcyjną, pompą ciepła i zasilaniem trójfazowym.
Dom jednofazowy
W domu jednofazowym zwykle najłatwiej zrobić układ awaryjny dla kilku podstawowych obwodów: oświetlenia, kotła, internetu, lodówki i ewentualnie bramy. Taki wariant dobrze współpracuje z prostszym przełącznikiem 2P, o ile instalacja i agregat są do siebie dopasowane. To rozwiązanie jest sensowne wtedy, gdy nie próbujesz zasilać całego budynku, tylko zachować działanie najważniejszych urządzeń.
Dom trójfazowy
W domu trójfazowym nie warto liczyć na cud. Jeśli część urządzeń wymaga trzech faz, agregat musi być do tego przeznaczony, a przełączanie trzeba zaprojektować tak, żeby nie było ryzyka błędnego połączenia obwodów. W praktyce często stosuje się przełącznik 4P, bo odseparowuje również przewód neutralny, ale ostateczny wariant zależy od konstrukcji generatora i układu sieci w budynku.
Jeżeli agregat ma zasilać tylko wybrane obwody jednofazowe, bez sensu forsować „pełnej” trójfazowej logiki. Lepiej wydzielić osobną grupę odbiorów niż udawać, że mały generator udźwignie całą rozdzielnicę.
Przeczytaj również: Prysznic na działkę - Jak zrobić, by działał i nie było błota?
Starsza instalacja z przewodem PEN

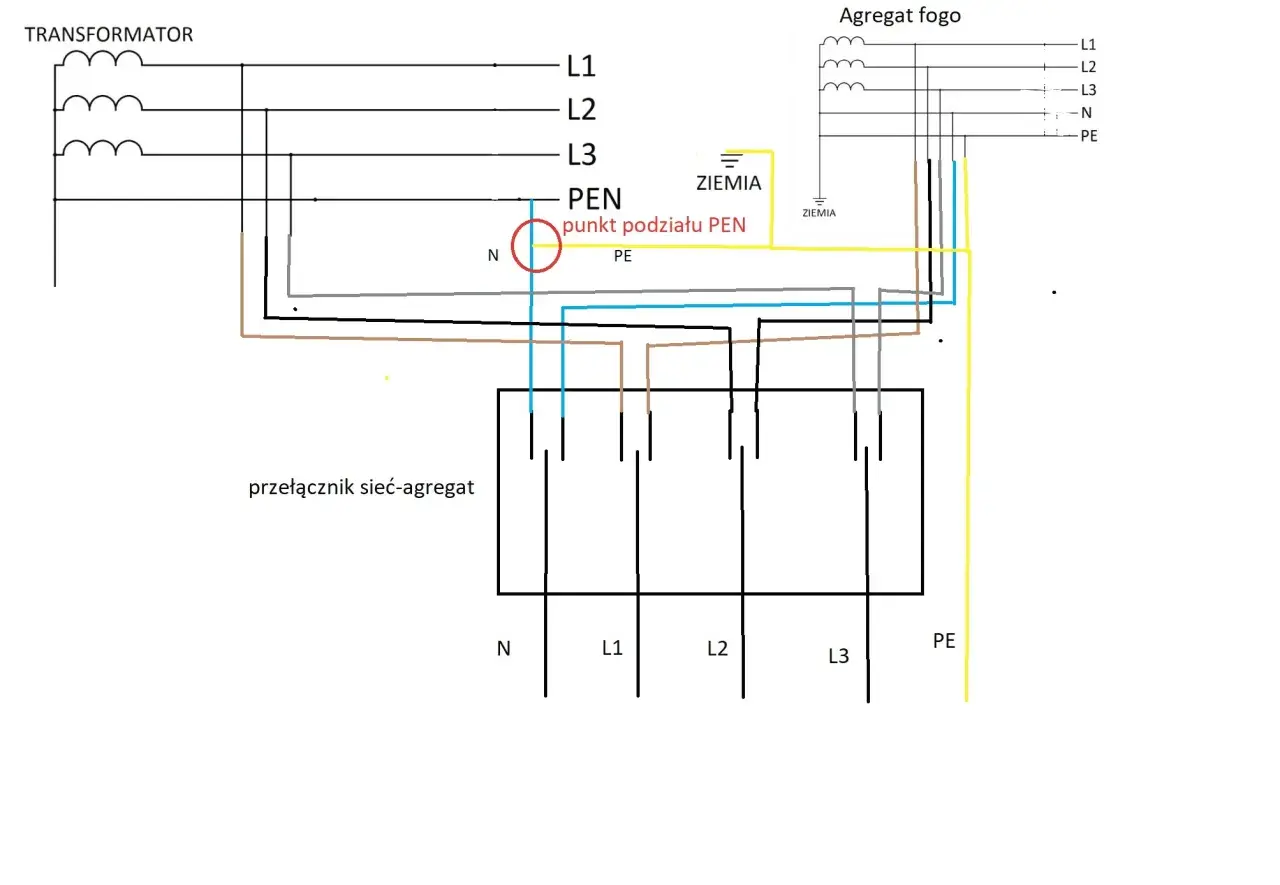

W starych domach największą pułapką jest instalacja TN-C, w której przewód PEN pełni jednocześnie funkcję ochronną i roboczą. To nie jest miejsce na improwizację ani na mostki „bo tak ktoś pokazał na forum”. W takim układzie trzeba sprawdzić sposób ochrony przeciwporażeniowej, prowadzenie przewodu neutralnego i to, czy przełącznik ma odpowiednią liczbę torów. Energa-Operator podkreśla w swoich wytycznych, że instalacja łącząca źródło z siecią powinna być wykonana przez uprawnionego instalatora, i właśnie w tym miejscu ten wymóg ma największy sens.
Gdy wiem już, jaki układ ma sens, dobieram moc agregatu do realnych odbiorników, a nie do katalogowej liczby gniazdek. To zwykle oszczędza najwięcej pieniędzy i nerwów.
Jak dobrać moc agregatu, żeby nie kupić za małego urządzenia
Najczęstszy błąd polega na sumowaniu wszystkich zabezpieczeń w rozdzielnicy i liczeniu, że agregat „jakoś to pociągnie”. W praktyce liczy się nie liczba gniazdek, tylko odbiorniki, które mają działać jednocześnie, oraz ich prąd rozruchowy. Silniki, pompy i sprężarki potrafią przez chwilę pobierać 2-6 razy więcej niż wynosi ich moc robocza.
| Scenariusz | Moc agregatu orientacyjnie | Co to realnie znaczy |
|---|---|---|
| Tylko oświetlenie, router, lodówka, kocioł | 1,5-3 kW | Wystarcza do podstawowego komfortu i podtrzymania najważniejszych urządzeń |
| Krytyczne obwody plus brama, pompa obiegowa, kilka gniazd | 3-5 kW | Daje większy margines na jednoczesną pracę kilku odbiorników |
| Część kuchni, elektronika, podstawowe funkcje domu | 5-8 kW | To rozsądny zakres dla domu, który ma działać wygodnie, ale bez dużych odbiorników grzejnych |
| Pompa ciepła, urządzenia trójfazowe, większy dom | 8-15 kW i więcej | Wymaga starannego projektu, a często także agregatu stacjonarnego |
Jeżeli planujesz tylko zasilanie awaryjne, zwykle lepiej wydzielić 5-8 obwodów niż próbować utrzymać cały budynek. W praktyce taki układ jest tańszy, prostszy i mniej paliwożerny. Dopiero gdy potrzebujesz pełnego komfortu albo maszyn trójfazowych, zaczyna się sens inwestowania w większą automatykę i mocniejsze źródło. Z tego wynika kolejny krok: dobór zabezpieczeń i osprzętu montażowego.
Jakie zabezpieczenia i elementy montażowe są naprawdę potrzebne
Tu nie warto oszczędzać na logice układu. Przełącznik źródła zasilania jest obowiązkowy w praktycznym sensie, bo bez niego nie ma bezpiecznej separacji sieci od agregatu. Do tego dochodzi dedykowane gniazdo przyłączeniowe, odpowiednio dobrany przewód, zabezpieczenia nadprądowe oraz, zależnie od projektu, ochrona różnicowoprądowa.

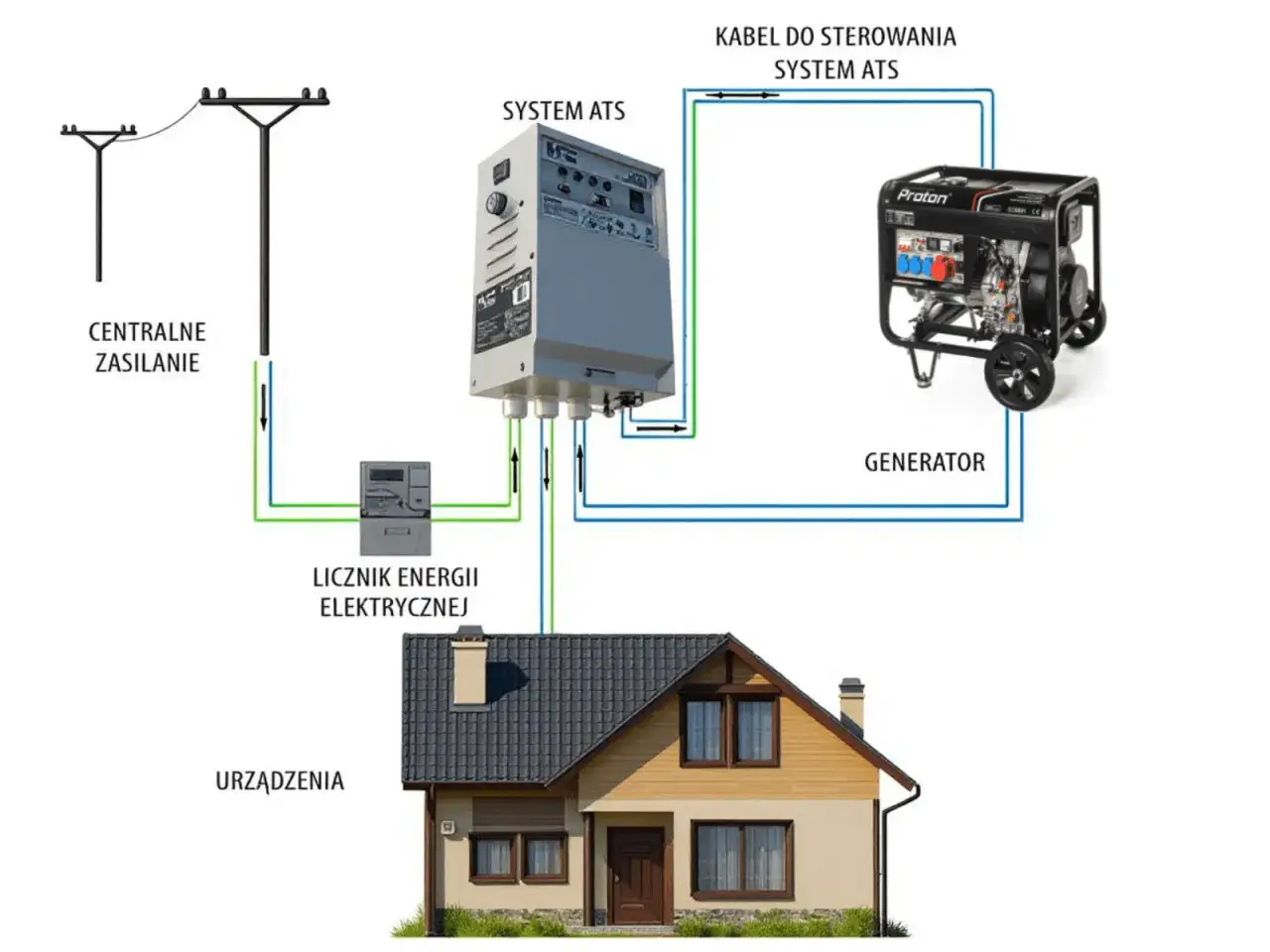

W prostych układach spotkasz przełącznik ręczny 1-0-2. To rozwiązanie ma trzy pozycje: sieć, zero i agregat. Jest tanie i czytelne, więc dobrze sprawdza się w domu, w którym awaryjne zasilanie ma być używane sporadycznie. W bardziej komfortowych systemach stosuje się SZR, czyli samoczynne załączanie rezerwy. Taki automat sam wykrywa zanik napięcia, uruchamia agregat i przełącza zasilanie, ale kosztuje zauważalnie więcej i wymaga staranniejszego projektu.
W sklepach łatwo znaleźć urządzenia 2P, 3P i 4P. To nie jest drobiazg marketingowy, tylko informacja o liczbie torów, które przełącznik odcina. W domach jednofazowych najczęściej wystarcza wariant 2P, a przy instalacjach trójfazowych często wybiera się 4P, bo trzeba zachować kontrolę także nad neutralnym. Sam przełącznik nie załatwia jednak wszystkiego: uziemienie, sposób pracy przewodu N i kompatybilność z ochroną przeciwporażeniową trzeba sprawdzić przed montażem, a nie po fakcie.
Najuczciwiej wyglądają dziś widełki kosztów takiego układu, bo one mocno zależą od domu i sposobu prowadzenia przewodów:
- przełącznik ręczny 1-0-2 - zwykle około 40-300 zł, zależnie od liczby biegunów i marki;
- automat ATS/SZR - najczęściej od kilkuset do kilku tysięcy złotych;
- gniazdo przyłączeniowe, przewód, drobny osprzęt - zwykle 150-700 zł;
- robocizna elektryka i przeróbka rozdzielnicy - często 500-2000 zł, a przy trudnym prowadzeniu kabli więcej.
Najlepiej widać to przy remoncie. Jeśli ściany są jeszcze otwarte, a rozdzielnica i tak idzie do przebudowy, koszt dokładki zasilania rezerwowego jest wyraźnie niższy niż w gotowym domu. Jeśli jednak wszystko jest wykończone, dochodzi kucie, odtwarzanie tynków i estetyczne prowadzenie przewodów, a budżet szybko rośnie. Kiedy osprzęt jest już dobrany, zostaje najważniejsze pytanie: czego absolutnie nie robić.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Właśnie tutaj najłatwiej o instalacyjny dramat. Większość problemów nie bierze się z tego, że agregat jest „za słaby”, tylko z tego, że ktoś podłącza go w sposób prowizoryczny albo bez zrozumienia, jak działa domowa instalacja.
- Podłączenie przez zwykłe gniazdko - to proszenie się o cofnięcie napięcia do instalacji i niebezpieczne połączenie źródeł.
- Brak przełącznika z blokadą - jeśli sieć i agregat mogą pracować równocześnie, układ jest po prostu błędny.
- Za mała moc agregatu - urządzenie będzie się dławić, a napięcie może pływać i wyłączać wrażliwą elektronikę.
- Ignorowanie prądu rozruchowego - lodówka, pompa i silniki startują ciężej, niż sugeruje tabliczka znamionowa.
- Zbyt długi lub za cienki przewód - powoduje spadki napięcia, grzanie się kabli i niepotrzebne straty.
- Uruchamianie agregatu w garażu lub w zamkniętym pomieszczeniu - to ryzyko tlenku węgla, którego nie wolno bagatelizować.
- Brak testu pod obciążeniem - instalacja, która „działa na sucho”, potrafi się wyłożyć przy pierwszym realnym przełączeniu.
Jeśli do tego dochodzi jeszcze brak opisu obwodów w rozdzielnicy, awaria robi się chaotyczna. Wtedy nie wiadomo, co odłączyć, co zostawić i który odbiornik w ogóle ma pracować. I właśnie dlatego zawsze powtarzam: lepiej zbudować prosty, opisany układ niż składać przypadkowe rozwiązania z kilku sklepów internetowych. Z takiego podejścia wynika też sensowny koszt całej inwestycji.
Ile kosztuje taki układ i kiedy opłaca się zrobić go przy remoncie
Jeśli patrzę na to od strony budowy i remontu, najbardziej opłaca się myśleć o zasilaniu rezerwowym razem z rozdzielnicą, elewacją i prowadzeniem głównych tras kablowych. W gotowym domu płaci się nie tylko za elementy, ale też za dostęp do miejsca montażu i odtworzenie wykończenia. Dlatego dwa podobne układy mogą kosztować zupełnie inaczej.
| Element | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Przełącznik ręczny 1-0-2 | 40-300 zł | Gdy awarie zdarzają się rzadko, a zasilanie ma obejmować tylko najważniejsze obwody |
| ATS/SZR | 800-5000+ zł | Gdy liczy się wygoda i automatyczne przełączenie bez udziału domowników |
| Punkt przyłączenia, przewody, osprzęt | 150-700 zł | Zawsze, bo bez tego układ nie będzie wygodny ani estetyczny |
| Przeróbka rozdzielnicy i robocizna | 500-2000 zł | Gdy trzeba uporządkować obwody, dołożyć zabezpieczenia i wykonać testy |
| Agregat do domu | 1500-4000 zł za prostsze modele, 4000-12000+ zł za mocniejsze | Dobór zależy od mocy, rodzaju paliwa i tego, czy ma obsługiwać tylko podstawy, czy większą część domu |
Jeśli budujesz dom, naprawdę warto od razu zostawić miejsce na przełącznik źródła, osobny tor dla wybranych obwodów i zewnętrzne gniazdo przyłączeniowe. W remoncie dobrze działa też proste założenie: najpierw spisuję odbiorniki krytyczne, potem dobieram moc agregatu, a dopiero na końcu osprzęt. Taka kolejność zwykle daje lepszy efekt niż kupowanie urządzeń „na zapas”. Zostaje jeszcze ostatnia rzecz, która decyduje o tym, czy system faktycznie zadziała w kryzysie.
Jak przygotować dom na awarię, żeby agregat działał bez improwizacji
Najlepszy układ to ten, który nie wymaga zastanawiania się nad nim w ciemności. Dlatego ja traktuję agregat jak część domowej infrastruktury, a nie jednorazowy gadżet. Jeśli ma działać, trzeba go przygotować i raz na jakiś czas uruchomić, zanim naprawdę będzie potrzebny.
- Oznacz obwody, które mają działać podczas awarii: kocioł, lodówka, router, oświetlenie, brama.
- Sprawdź kolejność przełączania i opisz pozycje rozłącznika w rozdzielnicy.
- Uruchamiaj agregat testowo co 2-3 miesiące, najlepiej pod lekkim obciążeniem przez 15-20 minut.
- Trzymaj paliwo, olej i przewód przyłączeniowy w jednym, suchym miejscu.
- Nie zapominaj o wentylacji i bezpiecznej odległości od okien, drzwi oraz kratki nawiewnej.
- Po pierwszym uruchomieniu sprawdź napięcie, częstotliwość i zachowanie najważniejszych odbiorników.
Jeśli chcesz, by zasilanie rezerwowe miało realną wartość, a nie tylko dobrze wyglądało na papierze, trzymaj się prostej zasady: jeden punkt przyłączenia, jeden przełącznik źródła i kilka dobrze wybranych obwodów. Taki układ jest przewidywalny, łatwy do testowania i dużo bezpieczniejszy niż improwizacja z przedłużaczami, wtyczkami i przypadkowym okablowaniem.
